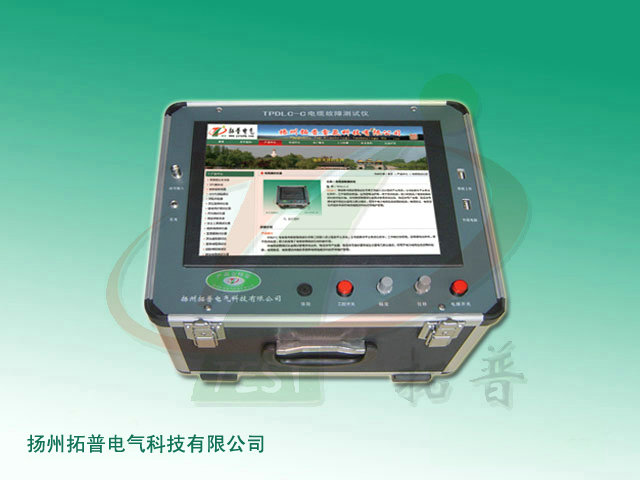

扬州拓普电气科技有限公司提供的多次脉冲法电缆故障测试仪_TP_AK-2010_技术参数

功能特点:

1，可测35KV以下等级所有电缆的高、低阻故障，适应面广。

2，采用国际“八次脉冲法"测试技术，同时还具有高压闪络法和低压脉冲法。

3，任何高阻故障均呈现简单的类似于低压脉冲短路故障波形特征，极易判读。

4，检测故障成功率高、测试精度及测试方便程度优于国内任何一种检测设备。

5，超大液晶触摸屏作为显示终端，荧屏触摸模拟按键操作，无测试盲区。

6，具有大的数据处理能力和方便用户的软件和全中文菜单。

7，内置电源，可在无外接电源环境下测试电缆的开路及低阻短路故障。

8，能将现场测试波形按顺序和时间方便地存储仪器内，随时调用比对观察。现场测试波形无限存储。

性能指标:

1.测试方法:多次(八次)脉冲法;冲击高压闪络电流取样法;低压脉冲法。

2.冲击高压:<42KV

3.测试脉冲幅度:约600VP-P

4.测试距离:60Km，系统测试精度<1250px

5.读数分辨率:1m

6.测试电缆长度设有:短距离(<1Km);中距离(<3Km);长距离(>3Km)三种。

7.八次脉冲发送及故障反射信号的自动显示，使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种，即类似使用低压脉冲法测试电缆短路故障的波形。

8.故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。故障点距离的判断更加准确。

9.工作条件:温度-10°℃~+45°℃，相对湿度90%，大气压力750±30mmHg。

信息整理：扬州拓普电气科技有限公司
