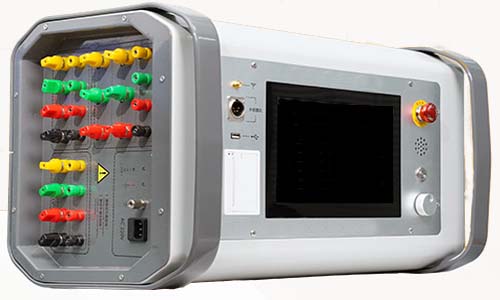

扬州拓普电气科技有限公司提供的多合一_变压器综合测试系统_TP_LXZC-05_技术指标 仪器仅需要一套设备，可以完成五个项目的测试，并且不需要频繁的拆接测试线，从而大大提高工作效率，节约用户成本。 功能特点 该仪器仅需要一套设备，可以完成五个项目的测试，并且不需要频繁的拆接测试线，从而大大提高工作效率，节约用户成本。 功能介绍
一次接线，可完成直阻测试、变比测试、有载测试、定量消磁。 真三相短路阻抗测试功能，内置三相交流正弦逆变电源输出，无需外接三相调压器，可自动实时测量变压器三相短路阻抗。 直阻测试功能，对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率；测试电源最高输出电流40A，满足绝大多数变压器的测试需求；针对高电压等级、大容量主变压器设计有助磁测试功能，使直阻测试速度大大加快。 有载测试时，低压侧无需人工短接，仪器自动控制；最大输出电流可达3A，适合更小过渡电阻测量。 定量消磁功能，可得到变压器消磁之前的初始剩磁率和消磁完成后的最终剩磁率，对初始剩磁和消磁效果进行量化，并将消磁效果以磁滞曲线图形化显示，简单直观。 配合功能大的“云智能"App，不仅可实现对仪器的实时操控，更给用户带来不一样的“云"端体验。 具有多种有线、无线通讯接口，方便仪器功能扩展。 智能语音提示，操作更轻松。 电源380V误接自动保护功能和接地线未接报警功能，保证您的安全使用。 工业级10.1寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。 技术参数 直阻测试 | 输出电流 | 单相 40A、20A、10A、5A、1A、0.2A 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A | 测量范围 | 单相40 A档 0.1mΩ～0.5Ω 20 A档 0.5mΩ～ 1 Ω 10 A档 1.0mΩ～ 2 Ω 5 A档 10 mΩ～ 4 Ω 1 A档 0.1Ω～ 20Ω 0.2A档 1.0Ω～ 100Ω 三相 20A + 20A档 0.2mΩ ～ 0.3 Ω 10A + 10A档 0.5mΩ ～ 0.6 Ω 5 A + 5 A档 10 mΩ ～ 1.5 Ω 1 A + 1 A档 0.1 Ω ～ 7.0 Ω 0.2A+0.2A档 1.0 Ω ～ 30 Ω | 准 确 度 | ±(读数×0.2%+2个字) | 定量消磁 | 输出电压 | ±30V | 输出电流 | ≤10A | 剩 磁 率 检测范围 | 0～99.99% | 消磁效果 | ≤5% | 有载测试 | 输出电流 | 3A、2A、1A、0.5A | 测量范围 | 过渡电阻 | 3.0A档 0.1Ω～6Ω 2.0A档 0.5Ω～10Ω 1.0A档 1.0Ω～20Ω 0.5A档 5.0Ω～40Ω | 过渡时间 | 0.1ms～350ms | 准 确 度 | 过渡电阻 ±(读数×5%+5个字) | 过渡时间 ±1ms | 分 辨 率 | 过渡电阻 0.01Ω | 过渡时间 0.1ms | 变比测试 | 测量范围 | 0.9～5000 | 准 确 度 | ±(读数×0.1%+2个字)(小于等于500) ±(读数×0.2%+2个字)(大于500小于等于3000) ±(读数×0.3%+2个字)(大于3000) | 分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000及以上(0.1) | 阻抗测试 | 测量范围 | 电压 AC 50V～500V 电流 AC 0.5A～20A | 准 确 度 | 电压、电流 ±(读数×0.2%+2个字) 功率(0.2≤cosφ≤1) ±(读数×1.0%+2个字） 短路阻抗 ±(读数×0.5%+2个字） | 阻抗测试-内置电源 | 输出相数 | 三相正弦输出 | 输出电压 | 0～220V | 输出电流 | 0～5A | 输出频率 | 50Hz | 使用条件及外形 | 工作电源 | AC220V±10% | 电源频率 | 50/60Hz | 使用温度 | -10℃～50℃ | 相对温度 | ≤90%，不结露 | 主机重量 |
| 主机尺寸 |
|
