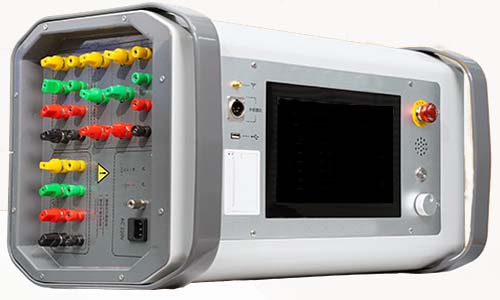

扬州拓普电气科技有限公司提供的多合一_变压器综合测试系统_TP_LXZC-07_技术参数 多合一变压器测试系统，集成直阻、变比、介损等七项功能，一次接线完成测试，高效精准。支持真三相阻抗、定量消磁，智能安全。适用于电力检修，力兴电子提供终身维护。 功能特点 1. 一次接线，可完成直阻测试、变比测试、有载测试、定量消磁；一次接线可完成介损测试、绝缘电阻测试、吸收比测试、极化指数测试。 2. 真三相短路阻抗测试功能，内置三相交流正弦逆变电源输出，无需外接三相调压器，可自动实时测量变压器三相短路阻抗。 3. 直阻测试功能，对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率；测试电源最高输出电流40A，满足绝大多数变压器的测试需求；针对高电压等级、大容量主变压器设计有助磁测试功能，使直阻测试速度大大加快。 4. 有载测试时，低压侧无需人工短接，仪器自动控制；最大输出电流可达3A，适合更小过渡电阻测量。 5. 定量消磁功能，可得到变压器消磁之前的初始剩磁率和消磁完成后的最终剩磁率，对初始剩磁和消磁效果进行量化，并将消磁效果以磁滞曲线图形化显示，简单直观。 6. 介损测试功能，采用变频抗干扰和傅里叶变换数字滤波技术、全自动智能化测量，在强干扰环境下测量数据稳定。采用频率浮动、数字波形分析和电桥自动校准等技术，配合内置高精度三端标准电容器，实现高精度介损测量，并且正/反接线测量的准确度、稳定性一致。具备正接线测试模式、反接线测试模式、CVT自激法测量功能、反接线低压屏蔽测试功能、高压变比测试功能。 7. 绝缘电阻测试功能，具备绝缘电阻测试功能、吸收比DAR测试功能、极化指数PI测试功能；接线方式支持正接线、反接线；具备测试完成后自动放电功能，可对试品快速放电。 8. 配合功能大的“云智能”App，不仅可实现对仪器的实时操控，更给用户带来不一样的“云”端体验。 9. 具有多种有线、无线通讯接口，方便仪器功能扩展。 10. 智能语音提示，操作更轻松。 11. 电源380V误接自动保护功能和接地线未接报警功能，保证您的安全使用。 12. 工业级10.1寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。 技术参数 | 直阻测试 | | 输出电流 | 单相 40A、20A、10A、5A、1A、0.2A 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A | | 测量范围 | 单相40 A档 0.1mΩ～0.5Ω 20 A档 0.5mΩ～ 1 Ω 10 A档 1.0mΩ～ 2 Ω 5 A档 10 mΩ～ 4 Ω 1 A档 0.1Ω～ 20Ω 0.2A档 1.0Ω～ 100Ω 三相 20A + 20A档 0.2mΩ ～ 0.3 Ω 10A + 10A档 0.5mΩ ～ 0.6 Ω 5 A + 5 A档 10 mΩ ～ 1.5 Ω 1 A + 1 A档 0.1 Ω ～ 7.0 Ω 0.2A+0.2A档 1.0 Ω ～ 30 Ω | | 准 确 度 | ±(读数×0.2%+2个字) | | 定量消磁 | | 输出电压 | ±30V | 输出电流 | ≤10A | | 剩 磁 率 检测范围 | 0～99.99% | 消磁效果 | ≤5% | | 有载测试 | | 输出电流 | 3A、2A、1A、0.5A | | 测量范围 | 过渡电阻 | 3.0A档 0.1Ω～6Ω 2.0A档 0.5Ω～10Ω 1.0A档 1.0Ω～20Ω 0.5A档 5.0Ω～40Ω | | | 过渡时间 | 0.1ms～350ms | | 准 确 度 | 过渡电阻 ±(读数×5%+5个字) | 过渡时间 ±1ms | | 分 辨 率 | 过渡电阻 0.01Ω | 过渡时间 0.1ms | | 变比测试 | | 测量范围 | 0.9～5000 | | 准 确 度 | ±(读数×0.1%+2个字)(小于等于500) ±(读数×0.2%+2个字)(大于500小于等于3000) ±(读数×0.3%+2个字)(大于3000) | | 分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000及以上(0.1) | | 阻抗测试 | | 测量范围 | 电压 AC 50V～500V 电流 AC 0.5A～20A | | 准 确 度 | 电压、电流 ±(读数×0.2%+2个字) 功率(0.2≤cosφ≤1) ±(读数×1.0%+2个字) 短路阻抗 ±(读数×0.5%+2个字) | | 阻抗测试-内置电源 | | 输出相数 | 三相正弦输出 | 输出电压 | 0～220V | | 输出电流 | 0～5A | 输出频率 | 50Hz | | 介损测试 | | 准确度 | Cx ：±(读数×1.0%＋1pF) tanδ：±(读数×1.0%＋0.00040) | | 抗干扰 指标 | ±1Hz变频抗干扰，在200%干扰下仍能达到上述准确度 | | 电容量 范围 | 内施高压： 3pF～60000pF/10kV 60pF～1.2uF/0.5kV 外施高压： 3pF～1.5uF/10kV 60pF～30uF/0.5kV 分辨率： 最高0.001pF，4位有效数字 | | tanδ | 分辨率0.001%，电容、电感、电阻试品自动识别。 | | 内置高压电源 | 电压设定范围： 0.1～10kV 最大输出电流： 200mA 升压方式： 连续平滑调节 输出电压精度： ±(1.5%＋10V) 电压分辨率： 1V | | 测试频率 | 45～65Hz单频测试模式 49/51Hz、59/61Hz自动双变频测试模式 频率精度： ±0.01Hz | | 外施高压 | 正接线时最大试验电流5A / 40～70Hz 反接线时最大试验电流10kV / 5A / 40～70Hz | | CVT 自激法 低压输出 | 输出电压： 3～50V 输出电流： 3～30A | | 高压变比 | 变比范围： 10～99999 变比精度： ±读数×1.0% 相位范围： 0～359.999° 相位精度： ±0.02° | | 绝缘电阻测试 | | 满量程 电阻值 | 满量程电阻值与测试电压有关，参照以下公式进行计算，的单位为Ω，的单位为V。 最大满量程电阻： 4.00TΩ @ 10kV | | 测量范围及精度 | 阻值范围：精度： ±5% 阻值范围：精度： ±20% | | 测试电压 | 直流负极性500～10000V，步进电压值自动调整 输出精度： ±(设置值×2.0%＋10V)（当待测电阻值低于100MΩ时，输出电压会降低，低会达到设置值的45%） | | 短路电流 | 最大5mA | | 抗干扰 | 工频5mA | | 测试时间 | 30～90秒可调，步进5秒 | | 使用条件及外形 | | 工作电源 | AC220V±10% | 电源频率 | 50/60Hz | | 使用温度 | -10℃～50℃ | 相对湿度 | ≤90%，不结露 | | 主机重量 | 32kg(不含测试线) | 主机尺寸 | 610mm×365mm×385mm | | 介损 绝缘电阻 单元重量 | 22kg(不含测试线) | 介损 绝缘电阻 单元尺寸 | 275mm×330mm×355mm | 信息整理：扬州拓普电气科技有限公司
|
