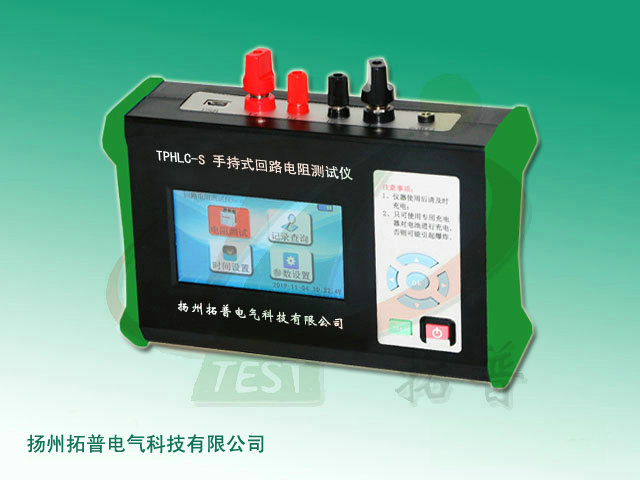

扬州拓普电气科技有限公司提供的GIS手持式回路电阻测试仪_TP_VS-5202S+_技术参数

该测试装置不仅适用于高压开关接触电阻（回路电阻）的高精度测量，而且支持单端和双端接地测试技术，可免除拆解接地回路。双端接地能够有效防止感应电产生，降低触电风险，为运维人员提供保障。仪器测量数据准确，性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

主要特点

l 采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。

l 整机由高速芯片控制，自动化程度高，操作简单。

l 输出电流最大可达200A，测试速度快，测量精度高。

l 保护功能齐全，具有过流、短路、过热保护功能。

l 内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。

l 内置高精度时钟，实时显示时间。

l 具有U盘存储功能。

l 集成了RS232接口和蓝牙，方便数据上传和操控。

l 支持国网数据化上传。

技术参数

1  主机技术指标

测试电流：50A/100A/150A/200A可调（智能测试模式固定200A）

量程： 10μΩ～35mΩ(50A);

10μΩ～15mΩ(100A);

10μΩ～8mΩ(150A);

10μΩ～4mΩ(200A)。

最小分辨率：0.01μΩ

测量时间：50A档：快速/5s/10s/30s/60s可选

100A档：快速/5s/10s/30s可选

150A档：快速/5s/10s可选

200A档：快速/5s可选

智能测试档：不可选，测量时间不超过5s

测量精度：传统回阻模式：±(示值×0.5%+0.2μΩ)；

智能测试模式：±(示值×2%+0.5μΩ)。

使用温度：-10℃～50℃。

相对湿度：≤90%RH，不结露。

2  钳表技术指标

测量方式：钳形霍尔，非接触测量。

测量范围：DC 0～600A。

测量精度：±(示值×2%+0.5A)。

分辨率：DC 0.01μΩ。

显示方式：液晶。

供电方式：内置锂电池供电。

钳口尺寸：Φ68mm。
