扬州拓普电气科技有限公司提供的微机继电保护测试仪_TP_ZC-802_技术参数

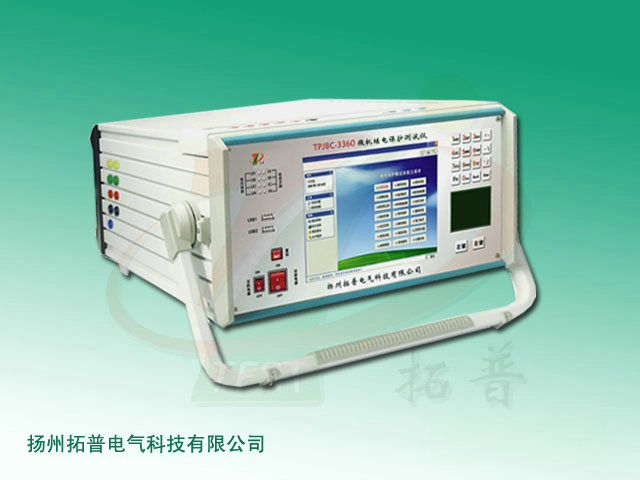

802微机继电保护测试仪(3相工控机型)装置采用高性能工控机作为控制微机，直接运行Window操作系统，装置面板带有大屏幕液晶显示器，装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。

功能特点

1、标准的4相电压3相电流输出:具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压，或任意某一电压值的情况输出;

2、单机操作方便:单机由方便灵活的光电轨迹球鼠标通过大屏幕液显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。开机即可使用，操作方便快捷;

3、双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等;

4、软件功能大:可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等;

5、开关量接点丰富:10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展;

6、大屏幕TFT显示屏:本机采用800x600点阵大屏幕TFT高分辨率真彩液显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰;

7、自我保护:采用合理设计的散热结构，并具有可靠的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能;

8、具有独立专用直流电源输出:装置设有一路110V及220V专用可调直流电源输出;

9、性价比高:兼具大型测试仪的性能，和小型测试仪的价位，具有高的性能价格比。

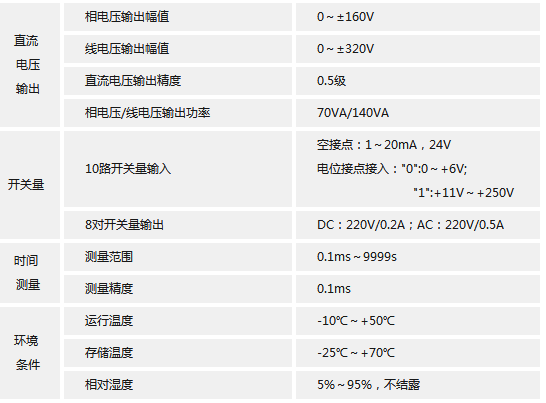

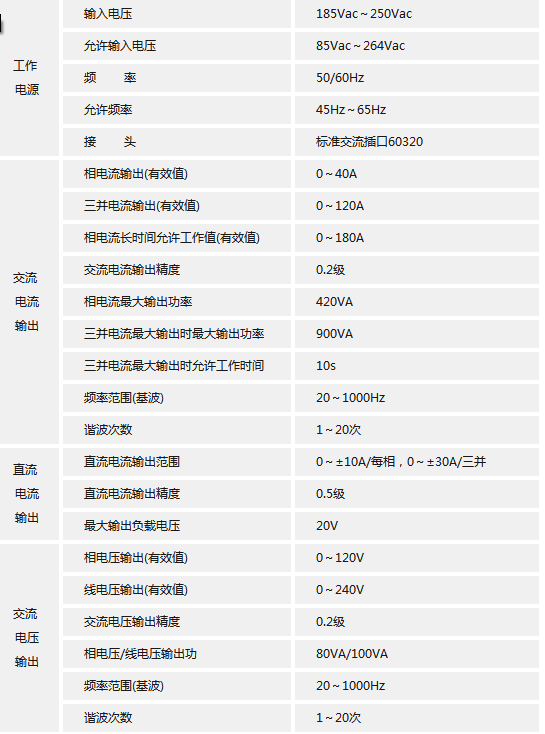

技术参数
