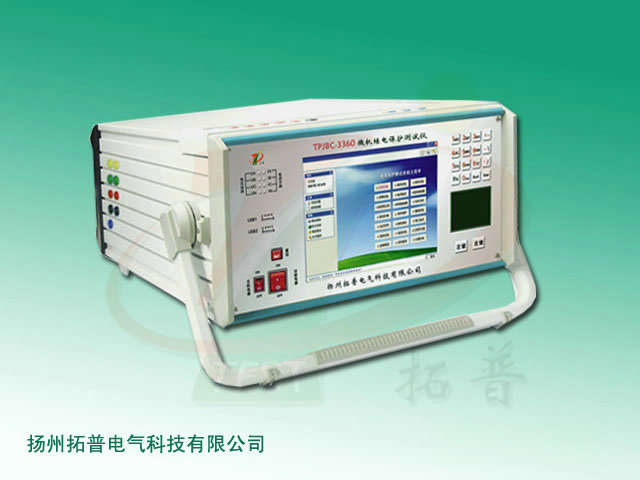

扬州拓普电气科技有限公司提供的微机继电保护测试仪_TP_FLDJB-1700T_技术参数 继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。 微机继电保护测试仪是在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，广泛听取用户意见，采用现代数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。 可完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。 功能特点 1、满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便； 2、各种技术指标达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准； 3、经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等； 4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃； 5、设备内置超薄型工业键盘和光电鼠标，可以像操作普通PC机一样通过键盘或鼠标完成各种操作； 6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度； 7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定； 8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用； 9、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法； 10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用； 11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。 技术参数 1.1交流电流源（6*40A） 单相电流输出（有效值） | 0--40A/相，精度：0.2% ±5mA | 六相并联输出(有效值) | 0--240A/六相同相位并联输出 | 相电流长时间允许工作值(有效值) | 9.9A | 每相最大输出功率 | 320VA | 六相并联电流最大输出功率 | 1800VA | 六并电流最大输出允许工作时间 | 5s | 频率范围 | 0--1000Hz，精度0.01Hz | 谐波次数 | 2--20次 | 相位 | 0--360°，精度0.1° |
2．直流电流源 直流电流输出 | 0--±10A/相，精度：0.5% ±5mA |
3．交流电压源 单相电压输出（有效值） | 0--120V/相，精度：0.2% ±5mV | 线电压输出（有效值） | 0--240V | 相电压/线电压输出功率 | 75VA/100VA | 频率范围 | 0--1000Hz，精度：0.01Hz | 谐波次数 | 2--20次 | 相位 | 0--360°，精度：0.1° |
4．直流电压源 单相电压输出幅值 | 0--±150V，精度：0.5% ±5mV | 线电压输出幅值 | 0--±300V | 相电压/线电压输出功率 | 90VA/180VA |
5．开关量端子 开关量输入端子 | 8对 | 空接点 | 1--20mA，24V 装置内部有源输出 | 电位翻转 | 无源接点：低阻短接信号 有源接点：0-250V DC/AC | 开关量输出端子 | 4对，空接点，遮断容量：DC:0-30V/5A， AC:0-250V/5A |
6．其他 时间范围 | 1ms--9999s，测量精度：1ms | 电源 | AC220V±20%，50/60Hz，15A |
7．交流电流工作时间 工作电流＜10A | 工作时间≤60分钟 | 20A＞工作电流≥10A | 工作时间≤70S | 30A＞工作电流≥20A | 工作时间≤15S | 工作电流：30-40A | 工作时间≤5S |
信息整理：扬州拓普电气科技有限公司
|
