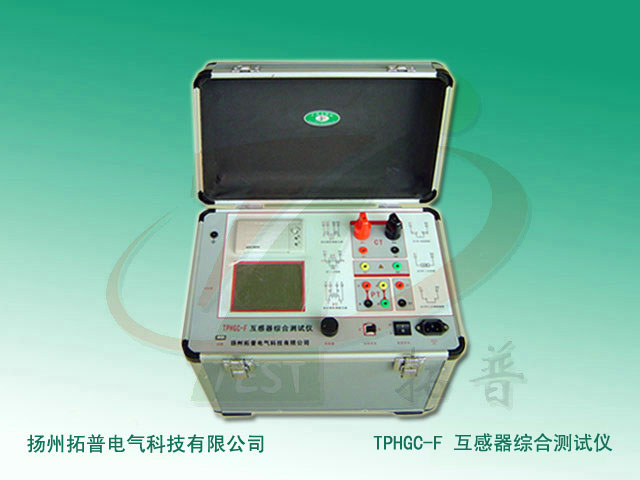

扬州拓普电气科技有限公司提供的工频法_互感器综合测试仪_CTP-806A/B/C/D_技术参数 CTP-806系列工频互感器综合测试仪设计用于对保护类、计量类 CT/PT 进行自动测试，适用于实验室也适用于现场检测。 功能特点
1、支持检测 CT 和 PT； 2、满足 GB1207、GB1208 等规程要求； 3、无需外接其它辅助设备，单机即可完成所有检测项目； 4、自带微型快速打印机、可直接现场打印测试结果； 5、操作简便，带有智能提示，使用户更易上手操作； 6、大屏幕液晶，图形化显示接口； 7、按规程自动给出 CT/PT（励磁）拐点值； 8、自动给出 5%和 10%误差曲线； 9、可保存 3000 组测试资料，掉电后不丢失； 10、支持 U 盘转存资料，可以通过标准的 PC 进行读取，并生成 WORD 报告； 11、小巧轻便≤22Kg，非常利于现场测试。 技术参数 CTP-806系列工频互感器综合测试仪测试功能： CT（保护类、计量类） | PT | • 伏安特性（励磁特性） 曲线 | • 伏安特性（励磁特性） 曲线 | • 自动给出拐点值 | • 自动给出拐点值 | •自动给出 5%和 10%的误差曲线 | • 变比测量 | • 变比测量，极性判断 | • 极性判断 | • 比差测量 | • 比差测量 | • 相位（角差）测量 | • 相位（角差）测量 | • 一次通流测试 | • 交流耐压测试 | • 交流耐压测试 | • 二次负荷测试 | • 二次负荷测试 | • 二次绕组测试 | •二次绕组测试 | • PT 伏安电压倍数可调(1.2—3.5) | •可测中低压互感器，零序互感器伏安特性 |
| •可测 GIS ，套管 CT |
| •综合测试，一次测试同时完成励磁、变比极性 |
|
CTP-806A工频互感器综合测试仪参数： 项 目 | 参 数 | 工作电源 | AC220V±10% 、50Hz | 设备输出 | 0～1200Vrms， 5Arms（电流最大设置 20A） | 大电流输出 | 0～600A | 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | 二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） | 二次实际 负荷测量 | 范围 | 5～500VA |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） ±0.1VA | 相位测量 （角差） | 精度 | 4min |
| 分辨率 | 0.1min | CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5% | PT 变比测量 | 范围 | ≤500KV |
| 精度 | ≤0.5% | 工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | 尺寸、重量 | 尺寸：450mm × 300mm × 350mm ， 重量： ≤28Kg |
CTP-806B工频互感器综合测试仪参数： 项 目 | 参 数 | 工作电源 | AC220V±10% 、50Hz | 设备输出 | 0～2500Vrms， 5Arms（电流最大设置 20A） | 大电流输出 | 0～600A | 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | 二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） | 二次实际 负荷测量 | 范围 | 5～500VA |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） ±0.1VA | 相位测量 （角差） | 精度 | 4min |
| 分辨率 | 0.1min | CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5% | PT 变比测量 | 范围 | ≤500KV |
| 精度 | ≤0.5% | 工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | 尺寸、重量 | 尺寸：450mm × 300mm × 350mm ， 重量： ≤28Kg |
CTP-806C工频互感器综合测试仪参数： 项 目 | 参 数 | 工作电源 | AC220V±10% 、50Hz | 设备输出 | 0～2500Vrms， 5Arms（电流最大设置 20A） | 大电流输出 | 0～1000A | 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | 二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） | 二次实际 负荷测量 | 范围 | 5～500VA |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） ±0.1VA | 相位测量 （角差） | 精度 | 4min |
| 分辨率 | 0.1min | CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5% | PT 变比测量 | 范围 | ≤500KV |
| 精度 | ≤0.5% | 工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | 尺寸、重量 | 尺寸：450mm × 300mm × 350mm ， 重量： ≤28Kg |
CTP-806D工频互感器综合测试仪参数： 项 目 | 参 数 | 工作电源 | AC220V±10% 、50Hz | 设备输出 | 0～3000Vrms， 5Arms（电流最大设置 20A） | 大电流输出 | 0～1000A | 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | 二次绕组 电阻测量 | 范围 | 0.1～300 Ω |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） | 二次实际 负荷测量 | 范围 | 5～500VA |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） ±0.1VA | 相位测量 （角差） | 精度 | 4min |
| 分辨率 | 0.1min | CT 变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5% | PT 变比测量 | 范围 | ≤500KV |
| 精度 | ≤0.5% | 工作环境 | 温度：－10℃ ~ 40℃ , 湿度：≤90%，海拔高度：≤1000m | 尺寸、重量 | 尺寸：450mm × 300mm × 350mm ， 重量： ≤28Kg |
信息整理：扬州拓普电气科技有限公司
|
