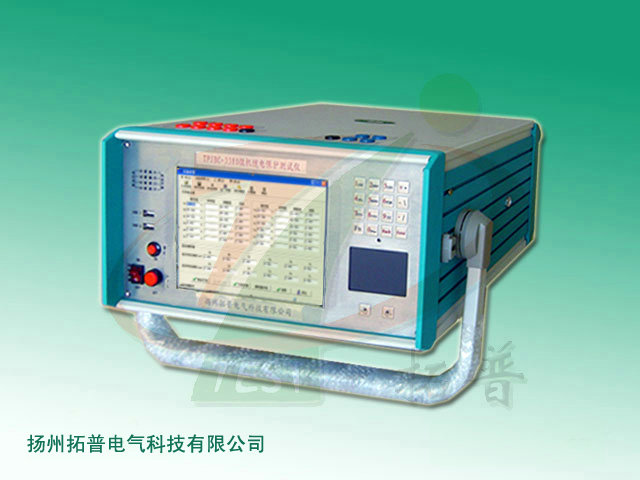

扬州拓普电气科技有限公司提供的微机继电保护测试仪_TP_JK3348B_技术参数

主要特点
1、电压电流输出灵活组合 输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3、新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4、高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5、软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6、具有专用直流电源输出 设有一路110V 及 220V专用直流电源输出。
7、接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。
8、完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
技术参数
1、交流电流输出
输出精度 0.2级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值） 10A
相电流Max输出功率 420VA
三并电流Max输出时Max输出功率 900VA
三并电流Max输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20 次
2、直流电流输出
输出精度 0.2级
电流输出 0～±10A / 每相，0～±30A / 三并
Max输出负载电压 20V
3、交流电压输出
输出精度 0.2级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
4、直流电压输出
输出精度 0.2级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
5、开关量及时间测量
开关量输入8路
空接点： 1～20mA，24V
电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出4对
DC：220V／0.2A；AC：220V／0.5A
6、时间测量
测量范围0.1ms ～ 9999s 测量精度0.1mS
7、工作电源AC 220V±10%，50／60Hz
8、环境温度-10℃ ～ +50℃
