扬州拓普电气科技有限公司提供的高压试验变压器_TP_JKSB_5/50_技术指标

轻型交流、交直流两用油浸式和干式系列变压器，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验，是高压试验中不可少的重要设备。
产品结构：

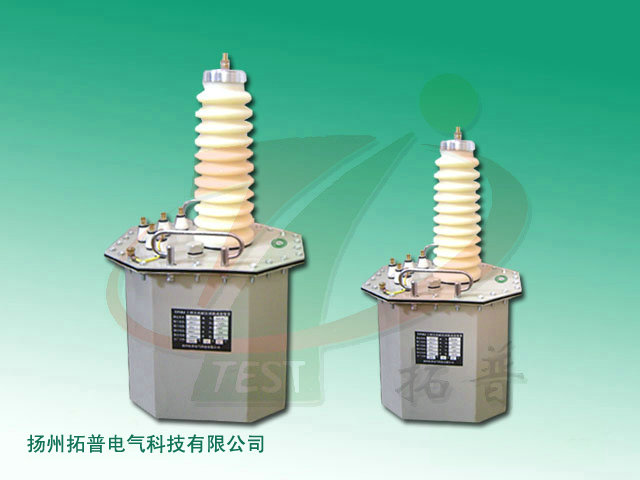

本系列轻型高压试验变压器采用单框式铁芯结构。初级绕组绕在铁芯上，高压绕组在外。这种同轴布置有效地减少了漏磁，因而增大了绕组间的耦合。图1所示的油浸式试验变压器外壳制成与器芯配合较佳的八角形结构，整体外观显得美观大方。
工作原理：
本系列轻型高压试验变压器为单相变压器，经操作箱（台）内调压器输出可调的0~200V或0~400V电压至试验变压器的初级绕组，根据电磁感应原理，在次级绕组可获得可调的高电压。单台试验变压器工作接线原理见附图一；高压套管中装有高压硅堆，串接在高压回路中作半波整流。当短路杆将高压硅堆短接时，输出的高压为工频交流。拧出短路杆时输出的高压为直流。
可两台或三台试验变压器串级获得更高电压。试验变压器串级使用接线原理见附图二。串级高压试验变压器有很大的yy性，因为整个装置由几台单台试验变压器组成，单台试验变压器体积小、重量轻，便于运输和安装。它既可串接成高出几倍单台试验变压器的额定电压输出而组合使用，又可分开成几套单台试验变压器单独使用。附图二中，在d一级和第二级的每个单台试验变压器中都有一励磁绕组A1、C1和A2、C2。低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压器I、II、III的输出电压分别是V1、V2、V3、。励磁绕组A1、C1给第二级试验变压器的初级绕组供电；第二级试验变压器II的励磁绕组A2、C2给第三级试验变压器III的初级绕组供电。第二级试验变压器II和第三级试验变压器III的箱体对地分别在V1和V1+V2的高电位上，箱体对地是绝缘的，试验变压器I的箱体接地。所以d一级、第二级、第三级试验变压器对地电压分别为V1、V1+V2、V1+V2+V3，其额定容量则分别为3P、2P、1P。
试验变压器主要技术指标（100/150以下）

附表二：操作系统主要技术参数
