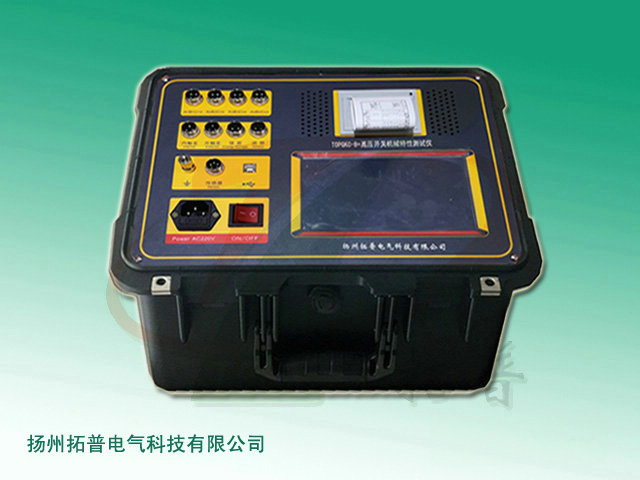

扬州拓普电气科技有限公司提供的高压开关机械特性测试仪_TP_JKGKC-C_技术参数

产品技术参数
1.1、 使用环境
输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa
温    度  －10～40℃                   湿    度  ≦80%RH
1.2、 安全性能
绝缘电阻  ＞2MΩ
介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
1.3、 基本参数
u 时    间： 量程  4000.0ms           分辩率0.1ms
　　　    　误差  ①100ms以内        0.1ms±1个字
                  ②100ms以上        0.1%±1个字
　　　　   　　   ③同期
u 速　  度： 量程　20.00m/s           分辩率0.01m/s
            误差在　①0-2m/s以内       ±0.1m/s±1个字
                  ②100ms以上        ±0.2m/s±1个字
u 合闸电阻：量程：1600Ω      分辨率：1Ω
u 行    程：

量 程    分辩率    误 差

真空断路器      50.0mm     0.1mm
   1%±1个字

SF6断路器      300.0mm     1mm

少油断路器      600.0mm

u 电    流： 量程 20.00A               分辩率0.01A
u 输出电源： DC30～250V数字可调/20A（瞬时工作）
性能特点
1、 性  能
l 时    间：12个断口的固有分、合闸时间，同相同期、相间同期。
l 合闸电阻：6个断口合闸电阻的预投时间，预投波形及电阻阻值。
l 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
l 弹    跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
l 速    度：刚分、刚合速度，大速度，时间－行程特性曲线。
l 行    程：总行程，开距，超行程，过冲行程，反弹幅值。
l 电    流：分、合闸线圈的分、合闸电流值、电流波形图。
l 动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
1、 特  点
u 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
u 强大的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
u 通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。
u 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
u 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
u 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
u 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
