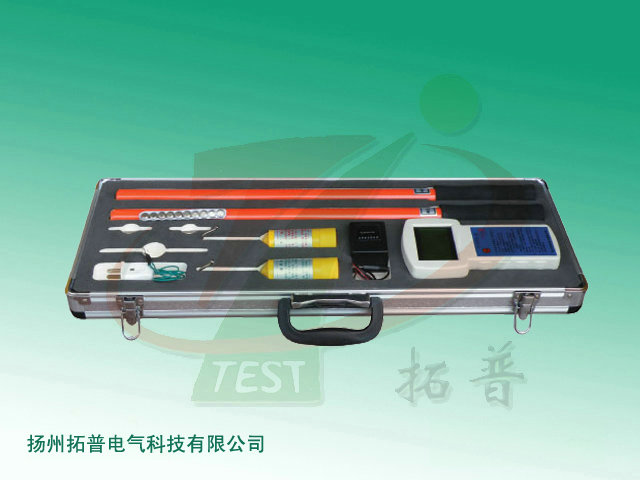

扬州拓普电气科技有限公司提供的无线高压核相仪_TP_JKWXH_技术参数

无线高压核相仪采用电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
无线高压核相仪主要优点在于去掉了连接两个电网（电源）两端的引线，（距离可达30m）可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需一人操作一人监护。
该无线高压核相仪工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。
无线高压核相仪在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同"，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同"。
绝缘操作管（材料）选用兵工企业生产的三球牌防潮绝缘管，符合IEC/1C78 标准具有防潮、耐高压、抗冲击、抗弯等特点
无线高压核相仪规格技术
1、无线高压核相仪自检
a. 使用之前必须将发射器发射器NO.2，接收器电池充足将自检线一端接入220V电源，另一端插入发射器发射器NO.2，打开发射器电源开关。发射器必须置于离地30cm以上，否则影响接收灵敏度。
b. 打开接收器电源开关，按测试按钮，接收器进入10秒倒计时，计时完毕即显示“同相"起始波形，在同一位置并有灯光、文字、声音提示，表示仪器可正常使用。
2、无线高压核相仪现场使用
a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。
b. 将发射器和发射器NO.2连接绝缘杆，（绝缘杆必须将二节接合使用）打开电源开关，发射器指示灯显示绿色。
c. 打开接收器电源开关，按测试键，接收器进入10秒倒计时，倒计时完毕将发射器和发射器NO.2分别同原始端和测试端接触。
发射器指示灯由绿色变成红色。
d.无线高压核相仪接收器“同相"时显示如下：
１．波形在同一起始位置。
２．相位角角差显示“0"或“360"。
３．文字指示“同相"。
４．同相指示灯亮（电源指示灯、发射器和发射器NO.2指示灯都亮）。
５．声音提示。
技术参数
1、同相定性： ≤15º为同相
2、准确度：自校误差≤2º，现场测试：同相误差≤7º ，不同相误差 ≤12º
3、采样速率：3次/秒
4、主机电源为：9V±2V
5、X和Y采集器电源电压：    12V±3V
6、主机工作电流≤7mA
7、X和Y采集器工作电流≤5mA
8、主机和X、Y采集器的视距传输距离为X≧150m  Y≧150m
9、测电压交流等级为0.38KV-500KV
10、A采集器(发射器)工作电流≤4mA，B采集器(接收器)工作电流≤10mA
11、A、B采集器的视距传输距离为≧80m
12、A和B采集器电源电压：    12V±3V
无线高压核相仪使用范围：6～35kV
试品状态：线路或设备带电部分
离地高度：小于10米
发射器之间大的距离：大于30米
设备工作频率：1.2GHZ

信息整理：扬州拓普电气科技有限公司
