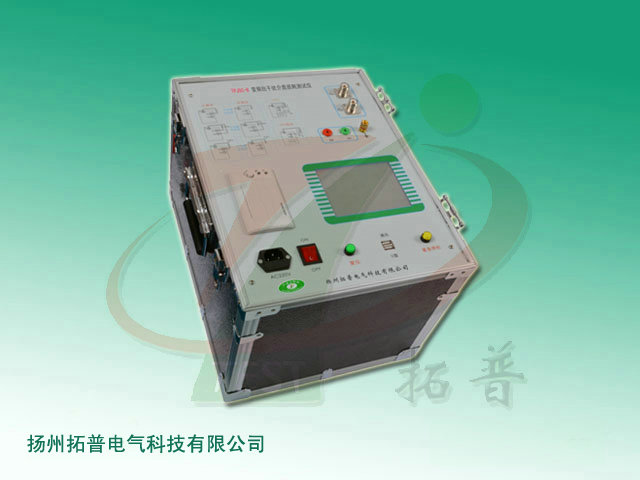

扬州拓普电气科技有限公司提供的介质损耗测试仪_TP_JSY-03_技术指标

本仪器是一种测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。它淘汰了QSI高压电桥，具有操作简单、中文显示、打印、使用方便、无需换算、自带高压，抗干扰能力强， 测试时间短等优点，是智能化介质损耗测试仪。
技术指标
  1、试验环境温度：10℃～30℃（LCD液晶屏应避免长时间日照）
  2、相对湿度：20%～80%
  3、供电电源：电压：220V±10%，频率50±1Hz
  4、输出功率：1.5KVA
  5、显示分辨率：3位、4位（内部全是6位）
  6、测试方法：正接法、反接法、外接试验电压法
  7、测量范围：内接试验电压：
tgδ：99.9%         Cx ：30 pF＜Cx（10KV）＜60000 pF
10KV  Cx＜60000 pF  5KV  Cx＜80000 pF 2.5KV  Cx＜0.3uF
外接试验电压： 由外接试验变压器输出功率而定
 8、基本测量误差：介质损耗（tgδ）：1%±0.09%
电容容量（Cx）：1.5%±1pF
 9、分辨率： tgδ：0.01%       Cx ：0.1pF
工作原理
仪器测量线路包括一路标准回路和一路测试回路，如图三所示。
标准回路由内置高压稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并算出被测试品电容容值（CX）和介质损耗（tgδ）。
数据采集电路全部采用高压稳定器件，采集板和采集计算机被铁盒浮空屏蔽，仪器外壳接地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，加之计算机对数百个电网周期的数据进行处理，使测量结果稳定、可靠。
