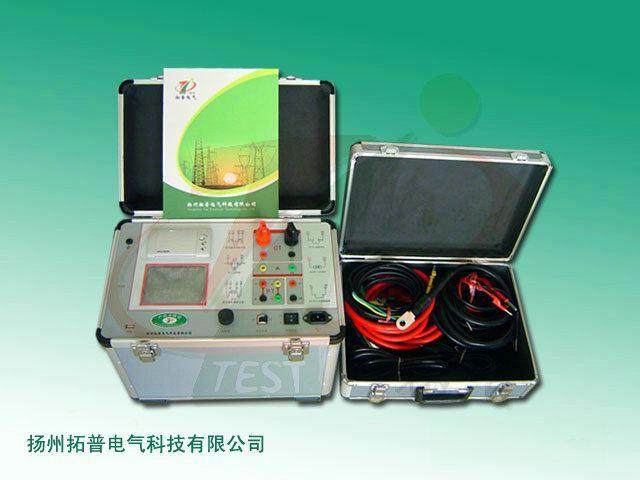

扬州拓普电气科技有限公司提供的互感器综合特性测试仪_工频_TP_CT5800_技术参数

全自动互感器综合测试仪，是专门为试验互感器伏安特性﹑5% 和10%的误差曲线、角差、比差、CT二次侧回路检查、变比和极性判别而设计，仅需设定高的测试电压、电流，装置将自动升压，自动将伏安特性曲线描绘出来，省去手动调压、人工记录、描曲线等繁琐劳动。快捷、简单、方便。是一台性能价格比较高的多功能试验仪器。其性能独特，装置采用高性能数据处理器和微机控制架构、保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高。

功能特点

仅需进行简单的数字设定：设定互感器的额定参数。仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。

使用极为简单的操作和接线方法以实现互感器的测量，极大的降低了工作强度和提高了工作效率，方便现场开展互感器的测量工作；快捷、简单、方便。

输出电压高、容量大

 ★ 伏安特性试验：单机大的输出电压高达2500V/3000V（选配），可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：大的电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。

调压分辨率最小可以达到0.13V

功能全面

★ 可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负荷”，“二次回路”，“二次耐压”和退磁功能。

★ 测试满足GB1208、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

★ 7寸彩色触屏自带中文输入法，可输入中文编号。

★ 界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。

★ 带有大容量存储器，可存储4000组测试数据，数据掉电不丢失；

★ 试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。

★ 具备联机功能，可通过电脑控制仪器进行试验。

★ 拐点自动计算功能；具有完善的数据查询、浏览、打印、删除功能；自带日期/时间功能。

★ 单机一体化，重量轻，仅重22Kg，方便携带，便于流动试验。

信息整理：扬州拓普电气科技有限公司
