扬州拓普电气科技有限公司提供的变压器直流电阻测试仪系列_5-20A_TP_CT3020_技术参数

电力设备预防性试验规程《 DL/T 596 — 1996 》的要求，在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，须测量变压器绕组的直流电阻。

基本功能：

1、本仪器可以测试变压器、互感器、电抗器、电机等感性负载的直流电阻。

2、仪器体积小、重量轻、功能强、操作简便，专为生产及现场测场测试人员设计

3、大屏幕中文液晶显示

4、特别适合多分接点有载开关不断流连续测试

5、测量过程动态提示，自动消弧指示报警

6、可编辑用户信息，测试记录可保存、打印

7、可配置PC联机通讯及测试功能

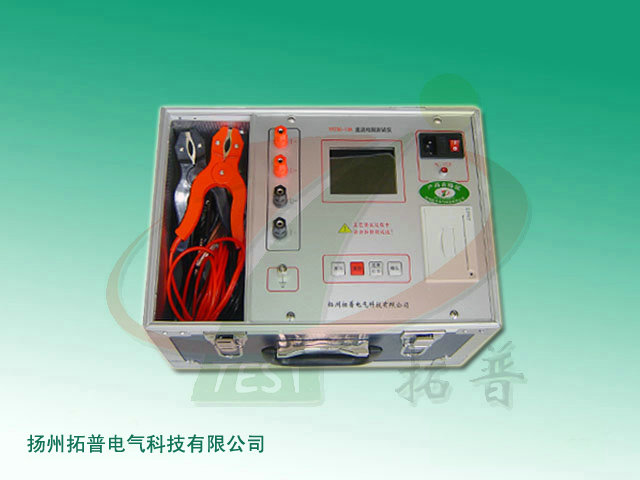

面板说明

1、接线柱：电流输出I+、I-接试品电阻外端；电压输入V+、V-接试品电阻内端。

2、接地柱：仪器保护接地。

3、消弧灯：指示消弧状态，显示屏另有消弧电压显示和消弧蜂鸣提示。

4、电源插座：AC220交流电源输入（内置备用1OA保险丝）。

5、电源开关：交流电源通断。

6、对比度：旋转孔内一字槽，调整显示屏对比度。

7、键钮：左键(上键)、右键(下键)、确认键：调整光标位置、数值、确认操作。

8、急停消弧键：停止测试并消弧退出。

9、液晶屏：设置、显示、保存测试数据。

10、U盘接口：存储历史数据。

11、打印机：打印测试数据。

技术参数

1．分类环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在野外环境使用）。

2．结构形式与尺寸：便携式

款型	外形尺寸（mm）		重量（kg）
	10A及以下机型	20A机型	10A及以下机型	20A机型
ABS机箱	415×319×168		6.7	7

3．使用电源

工作电源：电压AC220V±10%，频率50Hz±10%

测试电压：DC28V

电流输出：恒流1mA、10mA 、100mA、1A、5A、10A（10A机型）、20A档（20A机型）

用户可根据需要，选用不同的型号的仪器。

4．使用环境

环境温度：-20℃～50℃，相对湿度：≤80%

工作方式：连续。

5．测试指标

准确度： 0.2%读数±2字，最高分辨率：0.1μΩ

测量范围：

电流档位	测量范围
20A	200μΩ--2Ω
10A	300μΩ--2Ω
5A	1mΩ--4Ω
1A	100mΩ-20Ω
100mA	10Ω-200Ω
10mA	100Ω-2kΩ
1mA	2kΩ-20kΩ









信息整理：扬州拓普电气科技有限公司
