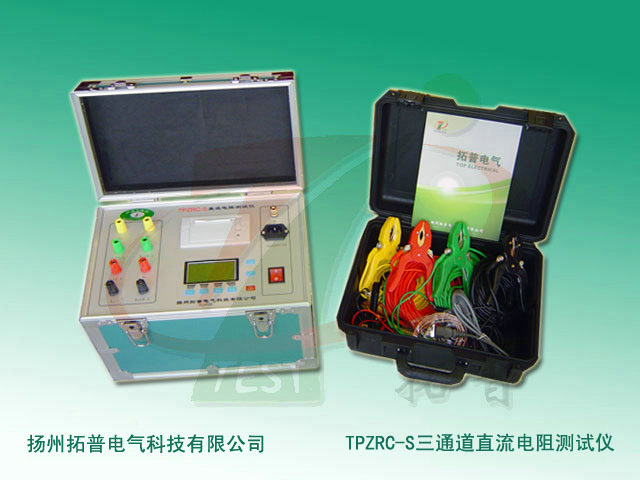

扬州拓普电气科技有限公司提供的三通道直流电阻测试仪_HZ-3340S_技术参数资料

产品特点

D.C.变压器电阻是电力部门在半成品和成品出厂试验、安装、交接试验和预防性试验过程中必须检测的一项检测项目，可有效发现变压器线圈选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。仪器采用全新的第三代电源技术，具有体积小、重量轻、输出电流高等特点。整机由单片机控制，具有自动自检、数据处理、显示等功能，还具有自动放电和放电指示等功能。

功能。该仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。

1.使用仪器前，请仔细阅读手册。

2.仪器操作员应具备电气设备或仪器的一般应用知识。

3.该仪器可在室内和室外使用，应避开有雨、腐蚀性气体、重尘、高温、阳光直射等应用场所。

4.仪器为高精度仪器，应避免剧烈振动。

5.仅允许专业人员对仪器进行维修、维护和调试。

6.测试完成后，确保关闭电源，并在放电报警停止后断开测试线。

7.测量空载调压变压器时，只有在放电报警声停止后，才能切换变压器的档位。

8.测试期间，禁止移除和移动测试夹和电源线。

1.仪器的高输出电流(大的值。电流输出可达40A)，充电电压高(50V)。

2.测量范围广(0Q-40kQ)，可测量变压器、电流和电压互感器等。全感应直流电阻。

3.该机具有自动助磁功能，针对五柱铁芯低压角接YND11大容量变压器绕组的测试，采用高低压串联励磁方式进行测试，根据仪器内部选定的相位自动连接绕组，实现低压绕组的快速准确测量。能够满足变压器温升试验的时间要求，实现双通道选相测量、三种温升计时值模式、实时采样和打印输出，使温升试验变得简单方便。

4.配备完善的保护电路，音频放电报警，清晰提示，大大减少误操作。

5.彩色大屏幕和触控，简单方便，显示数据清晰易读。

6.仪器配有万年历，100组常规数据存储，4次温升试验数据存储，正常模式下自动温度转换功能，关机后数据不会丢失。并配有“u盘"接口，方便导出温升数据供参考，生成温升曲线。

7.仪器配有RS485通信接口，配合上位机操作软件实现远程控制测量。

8.该仪器具有自动退磁功能，降低了变压器的剩磁，避免了合闸困难。

9.本机具有保护和报警功能，防止输入与交流380伏电源误接，减少误操作对指令的损害。

10.该机具有适用温度广、精度高、抗振动、抗干扰、稳定性高、携带方便等特点。

技术指标

输出电压:50V

输出电流:40A、20A、10A、3A、1A、0.3A、25 mA

测试范围:0Q——1Q (40A) 0.001Q——2Q (20A)

0.002Q——4Q(10A)

0.006Q——13Q(3A)

0.02Q——40Q(1A)

0.080—1300(0.3A)

30 0—400000(25mA)

精度:0.2% 0.0002mQ

量滴分辨率:0.01 uQ

输入电源:AC 220V+10%；50HZ+1 HZ

工作温度:-20℃-40℃

相对湿度:≤90%相对湿度，无结露

信息整理发布：扬州拓普电气科技有限公司
