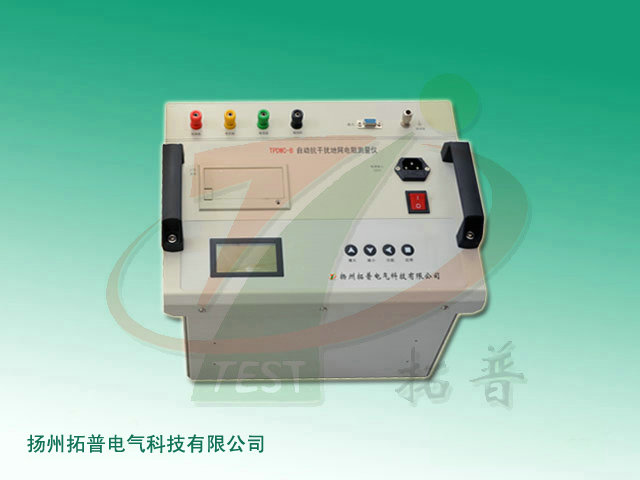

扬州拓普电气科技有限公司提供的大型地网接地电阻测试仪_TP_HVDWR_技术参数

大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型异频交流恒流恒压电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

产品特点

1、测量的等效性优于工频测量。

2、采用交流恒流恒压纯异频电源，无需设置参数自动调节直接测量，抗地   电压干扰能力强。本仪器采用异频法测量，采集现场的频率配合现代软硬件滤波技术，测试数据稳定可靠。不需停电检测。

3、精度高。专用来测量接地阻抗很小的大型地网。

4、具备断线显示功能，避免了错误测量。

5、操作简单。全中文菜单式操作，直接显示出测量结果。

6、本仪器体积小、重量轻，方便携带。

技术参数

1、仪器测量范围：0～40Ω

2、测量精度：    ＜3%

3、测量输出电流：AC≤5A

4、回路电阻：   0～2000Ω

4、测量线要求：  ≥Φ1.5mm2

5、供电电源：    AC220V/50HZ
