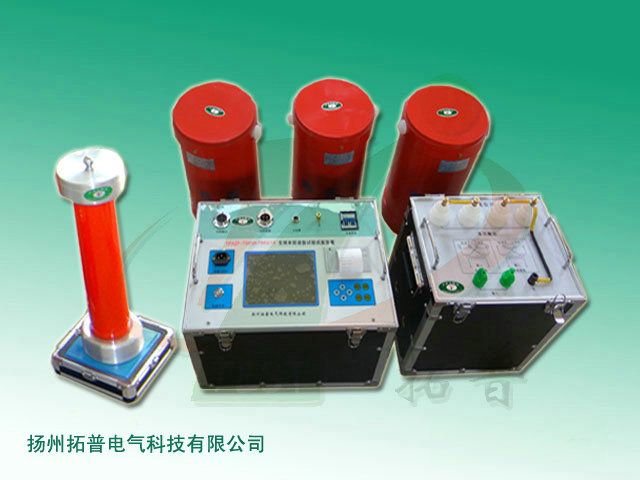

扬州拓普电气科技有限公司提供的便携式_变频谐振耐压试验装置_TP_BPXZ_技术参数 系列电缆专用便携式变频谐振升压装置，采用了调节电源的频系列变频谐振升压装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了IPM模块。 功能特点 1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运
3、电源采用220V单相电源或380V单电源，方便现场取电
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求 5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器 技术参数 | 额度输出电压 | 0～220kV(AC有效值)及以下 | | 输出频率 | 30～300Hz | | 谐振电压波形 | 纯正弦波，波形畸变率≤1.0% | | 满负载工作时间 | 连续工作时间60min | | 系统品质因素 | *大负载下≥20 | | 频率调节细度 | 0.1Hz | | 不稳定度 | ≤0.01% | | 工作电源 | 单相220V或三相380V±10%，工频50Hz±5% | 35kV及以下电缆耐压装置配置表： | 产品型号名称 | 控制箱 | 电抗器(干式) | 励磁变(干式) | 分压器 | 适用范围 | | BPXZ-HT44/22 | 2.5kW | 1A/22kV二台 | 2.5kVA/1kV | 25kV | 10kV电缆≤1km | | BPXZ-HT88/22 | 4kW | 2A/22kV二台 | 4kVA/1kV | 25kV | 10kV电缆≤2km | | BPXZ-HT132/22 | 6kW | 2A/22kV三台 | 6kVA/1/3kV | 60kV | 10kV电缆≤3km
35kV电缆≤1km | | BPXZ-HT176/22 | 7.5kW | 2A/22kV四台 | 7.5kVA/1/3kV | 60kV | 10kV电缆≤4km
35kV电缆≤1km | | BPXZ-HT264/22 | 10kW | 2A/22kV六台 | 10kVA/1/3kV | 60kV | 10kV电缆≤6km
35kV电缆≤2km | | BPXZ-HT330/22 | 15kW | 2.5A/22kV六台 | 15kVA/1/3kV | 100kV | 10kV电缆≤8km
35kV电缆≤2km | | BPXZ-HT640/32 | 25kW | 2.5A/32kV八台 | 25kVA/1/3/5kV | 200kV | 10kV电缆≤10km
35kV电缆≤4km
110kV电缆≤1km | 110kV及以上电缆耐压装置配置表： | 产品型号名称 | 控制柜 | 电抗器(油浸式) | 励磁变(油浸式) | 分压器 | 适用范围 | | BPXZ-HT1300/130 | 50kW | 5A/130kV二台 | 50kVA/3/5kV | 150kV | 35kV电缆≤2km
110kV电缆≤2km | | BPXZ-HT2600/130 | 100kW | 5A/130kV四台 | 100kVA/3/5/10kV | 220kV | 35kV电缆≤3km
110kV电缆≤3km
220kV电缆≤1.5km | | BPXZ-HT3200/220 | 160kW | 4A/220kV四台 | 160kVA/5/10kV | 160kV | 110kV电缆≤5km
220kV电缆≤3km | | BPXZ-HT6400/220 | 320kW | 8A/220kV四台 | 320kVA/5/10kV | 320kV | 110kV电缆≤10km
220kV电缆≤5km
500kV电缆≤1km | 信息整理：扬州拓普电气科技有限公司
|
