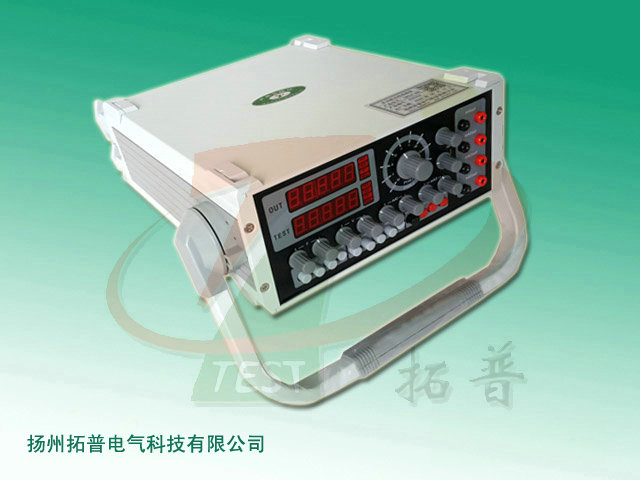

扬州拓普电气科技有限公司提供的回路校验仪_TP_VICTOR 05_技术参数 回路校验仪测量和输出的基本精度达0.05% ，测量和输出显示为5位
测量功能：直流电压、直流电流
输出功能：直流电流、模拟变送器
提供24 V回路电源给变送器供电
操作性能键盘配置，输出设定的增减键与LCD上显示设定值按位对应
供电：9V电池（ANSI/NEDA 1604A 或IEC 6LR619V碱性）
电池寿命 : 约25小时
允许电压 : 30V（各端子间及各端子对地）
操作温度范围 : 0°C～50°C
操作湿度范围 : ≤ 80%RH
贮存温度范围 : ≤ - 10°C～55°C
贮存湿度范围 : ≤ 90%RH
输出功能 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（设定值%+量程%）]
| 输出功能 | 量程 | 输出设定范围 | 分辨力 | 准确度 | 备 注 | 直流电流
DCA | 20mA | 0.000～22.000mA | 0.001mA | ±0.05%设定值±4uA | 20mA*大负载1KΩ
注1 | | 模拟变送器（吸入电流） | -20mA | 0.000～-22.000mA | 0.001mA | ±0.05%设定值±4uA | 20mA*大负载1KΩ
注2 | | 回路电源 | 24V |
|
| ±10% | *大输出电流25mA |
测量功能 [ 适用于校准后一年内、23℃±5℃、35～70%RH、精度=±（读数%+量程%）] | 测量功能 | 量程 | 输出设定范围 | 分辨力 | 准确度 | 备 注 | | 电压 | 28V | -0.200～28.000V | 1mV | ±0.02%读数±2mV | 输入电阻2MΩ | | 电流 | 20mA | -1.000～22.000mA | 0.001mA | ±0.02%读数±4uA | 输入电阻20Ω | | 回路电流 | 20mA | 0.000～22.000mA | 0.001mA | ±0.02%读数±4uA | 提供24V回路电源 |
注1: 电池高于6.8V时，20mA*大负载1KΩ；电池在5.8V～6.8V之间，20mA*大负载700Ω
注2: 供电电源范围：5～25VDC
注3: 温度系数：±0.005% 量程 / ℃（5℃～18℃、28℃～40℃） 信息整理：扬州拓普电气科技有限公司
|
