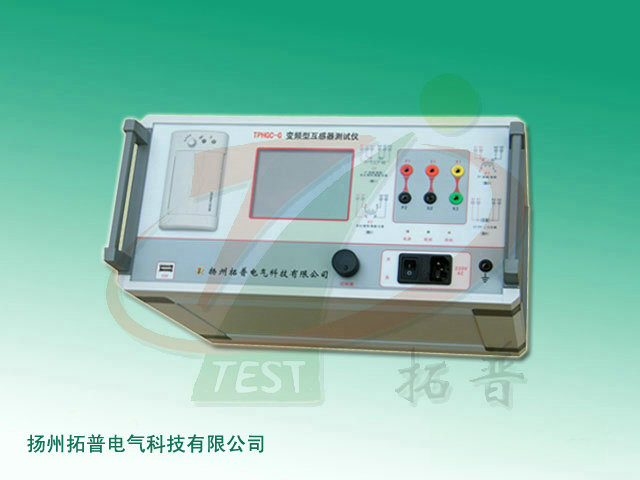

扬州拓普电气科技有限公司提供的互感器校验仪_TP_YCHG-F3_技术参数

互感器校验仪支持检测CT和PT、单机输出电压0-2500V，电流0-1000A. 自动采集电流（压）点，采样稳定可靠，直接显示角差、比差。可校验0.2级及一下等级的35kV电压互感器和次边电流为1A、5A的电流互感器。

主要功能特点

• 满足 GB1207、GB1208等规程要求.

• 无需外接其它辅助设备，单机即可完成所有检测项目.

• 自带微型快速打印机、可直接现场打印测试结果.

• 采用智能控制器，操作简单.

• 大屏幕液晶，图形化显示接口.

• 按规程自动给出CT/PT（励磁）拐点值.

• 自动给出5%和10%误差曲线.

• 可保存3000组测试资料，掉电后不丢失.

• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.

• 小巧轻便≤22Kg，非常利于现场测试.

主要技术参数

技术指标
1、工作电源：AC 220V±10% 、50Hz
2、设备输出：0～2500V（0-20A）
3、电流输出：0～600A（0-5V）
4、二次绕组电阻测量：
   范围：0～300Ω、精度：0.5%±1mΩ
5、二次实际负荷测量：
   范围：0～300VA、精度：≤0.5%
6、CT/PT角差测量：
   精度：±4min、分辨率：0.1min
7、CT/PT比差测量：
   精度：≤0.05%、分辨率：0.1
8、CT变比测量：
   范围：1-50000、精度：≤0.5%
9、PT变比测量：
   范围：1-10000、精度：≤0.5%
10、工作温度：-10℃～40℃
11、环境湿度：≤90%
12、海拔高度：≤1000m
13、仪器尺寸：380mm×240mm×260mm
14、仪器重量：≤22Kg

信息整理：扬州拓普电气科技有限公司
