扬州拓普电气科技有限公司提供的触摸屏_TP_GH-6406B_微机继电保护测试仪_技术指标

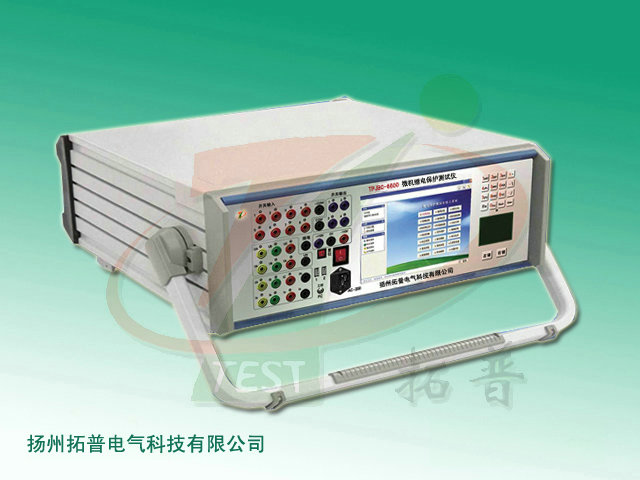

触摸屏微机继电保护测试仪采用彩色图形化操作界面，触摸屏控制，只需轻点按键即可完成各种测试如：触发试验、启动返回试验、重合闸、时间测试、直流/中间继电器、谐波试验、距离搜索、距离定值验证、零序过流验证定值、定时限元件定值验证、线路整组传动、系统振荡、低周减载、低压减载、工频变化量阻抗、精工电流、备自投试验、差动搜索、差动动作、差动验证定值、差动直流助磁、复压闭锁过流、自动准同期装置、变送器、电能表等试验项目
   触摸屏微机继电保护测试仪采用*水平的 DSP 技术和开关放大器技术研制而成。具有重量轻、功率大、精度高和可靠性高的特点，能够对电磁型、晶体管型、集成电路型和微机型继电保护装置进行测试。采用面向保护装置的自动测试管理平台-GH-6406B触摸屏继电保护测试软件控制操作，组成新一代高效的继电保护自动化测试系统,在为仪器嵌入了触摸屏控制，可以让用户操作起来更方便和快捷。能够更好的满足世界各国有关电力系统之研究机构、生产厂家及电力生产、调试、运行单位的要求

产品别称：

GPS全自动微机继电保护测试仪，触摸屏微机继电保护测试仪

产品特点：

1、采用高性能的 DSP 控制器
核心主要部分采用高性能的 DSP 控制器件和高分辨率、高精度的 D/A 转换器件，具有运算速度快，实时数字信号处理能力强，输出信号精度高，稳定性好，失真小，可保证从小信号输出到大信号输出具有良好的线性度。
2、大功率、高可靠性的开关放大技术
功率输出部分采用的开关放大器技术，具有可靠性高、效率高、体积小、输出
功率大的特点，电压放大器达到 0～150V/相输出，电流放大器达到 0～30A/相输出，zui大输出功率达到 300VA/相。
3、输出精度高
测试仪每个模拟量通道的输出都能达到 0.2 级，保证了测试结果的准确性。
4、完备的信号指示
所有模拟量、开入、开出通道都有相应的指示灯进行使用状态显示。
5、完备的自保护功能
在测试仪中包含了完整的自保护功能，确保测试仪在安全的工作状态进行工作。
6、模块化设计
微机继电保护测试仪的每个组成部分都是相互独立的，尤其每个放大器均为独立的放大
器，在使用过程中可以用这些放大器进行串联或并联输出。
7、带电位、空接点自动识别
提供八组开入量通道，每个通道均能自动识别带点位和空接点的开关输入信号。
8、拥有 GPS 同步功能
本设备提供一个内置的 GPS 模块，用户不需要另配 GPS 就可以进行双端和多端同
步试验。另外还提供一个外置的 GPS 触发接口，满足客户由于某种原因使用外部GPS的需求。
9、拥有变送器信号测量功能
本设备提供一路±10V 电压测量通道和一路±20mA 电流测量通道，与 测试软件配合可以满足客户对各种变送器的测试需求。
10、拥有电度表测量功能
本设备提供两路电度表脉冲输入接口，与测试软件配合可以满足客户对各种有脉冲输出的电度表的测试需求。

技术指标
