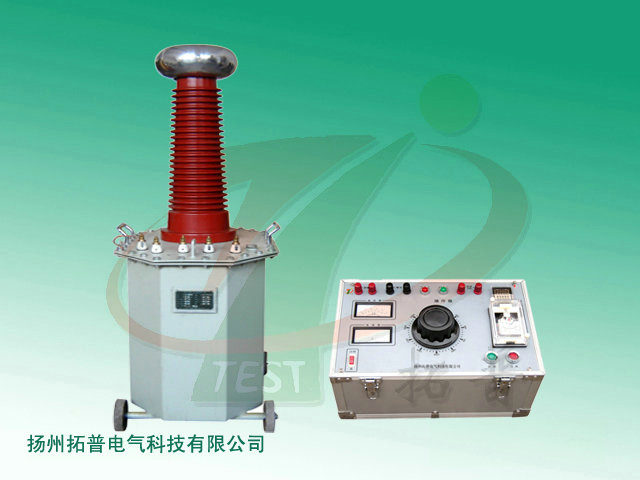

扬州拓普电气科技有限公司提供的油浸式_TP_GOZ-YDJZ_试验变压器_技术参数

油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD(JZ)系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中不可少的重要设备。
设备别称：油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、试验变

功能特点

1、本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。

2、高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

3、低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。

4、壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能等特点。

5、YD系列油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

6、本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

技术参数

D系列轻型交流试验变压器

 型   号    容量(kVA)    高压电压（kV）    高压电流（mA)）    低压输入    变比(高/仪)    温升℃(30分钟)

电压(V)    电流(A)

 YD-1.5/50    1.5    50    30    200    7.5    500    10

YD-3/50    3    50    60    200    15    500    10

YD-5/50    5    50    100    200    25    500    10

YD-10/50    10    50    200    200    50    500    10

YD-20/50    20    50    400    400    53    500    10

YD-30/50    30    50    600    400    79    500    10

YD-50/50    50    50    1000    400    12    500    10

YD-5/100    5    100    50    200    25    1000    10

YD-10/100    10    100    100    200    50    1000    10

YD-20/100    20    100    200    400    53    1000    10

YD-30/100    30    100    300    400    79    1000    10

YD-50/100    50    100    500    400    132    1000    10

YD-20/150    20    150    133    400    53    1500    10

YD-30/150    30    150    200    400    80    1500    10

YD-50/150    50    150    333    400    132    1500    10

YD-100/150    100    150    667    400    263    1500    10

YD- 50/200    50    200    250    400    132    2000    10

YD-100/200    100    200    500    400    263    2000    10

YD-150/200    150    200    750    400    395    2000    10

YD-200/200    200    200    1000    400    526    2000    10

YD-300/200    300    200    1500    400    790    2000    10

YD-50/300    50    300    170    400    132    3000    10

YD-100/300    100    300    333    400    263    3000    10

YD-150/300    150    300    500    400    395    3000    10

YD-200/300    200    300    667    400    526    3000    10

YD- 300/300    300    300    3000    400    790    3000    10

信息整理：扬州拓普电气科技有限公司
