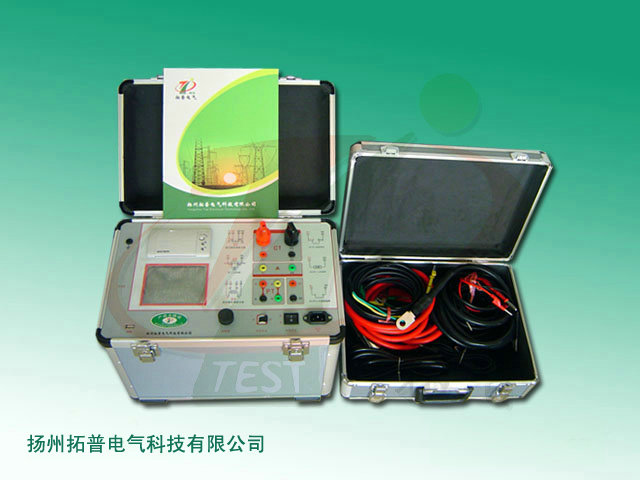

扬州拓普电气科技有限公司提供的电压互感现场校验仪_TP_ND603_技术资料

功能特点

    •同时具有低校高法测量电压互感器误差和电位差测量电压互感器误差功能于一身，方便现场开展计算装置现场检定工作。
    •现场检定电压互感器无需标准电压互感器、升压器、贫载箱和调压控制箱，使用极为简单的测试接线和操作实现电磁式电压互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
    •内部具有与被测电压互感器同变比的标准电压互感器，其准确度为0.02级，准确的测量出被测电压互感器的变比和空载误差。然后结合阻抗与导纳结果计算出互感器的误差。
    •测量范围完，可以至6KV/100V--220kv /100V 。
    •具有双绕组电压互感器测试功能，具有两个负载箱。
    •采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。
    •采用精准的软件算法，测量数据的准确性进一步提高。
    •具有智能判断外接线状况，提示接线错误、变化、极性错误等。
    •自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。
    •直接出具现场检定结论，合格或不合格。
    •大规模存贮器可存储现场测试数据多达1000条。
    •带有打印机，可以现场打印测试数据。
    •采用工程塑料模具机箱防震、防压。

产品别称

互感器校验仪、互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器校验仪、全自动电压互感器校验仪、电压互感器测试仪、互感器现场校验仪、电压互感器现场校验仪、电压互感器现场测试仪。

产品参数

※整机准确度：被检测电压互感器误差限值的1/3； ※测试范围：6KV/100V--220KV/√3V/100/√3V； ※被检电压互感器工作范围：80%--120%； ※二次负荷：0.0VA--300VA、COSΦ=0.1～1.0； ※被检电压互感器准确度范围：1.0、0.5、0.2、0.1； ※电阻、导纳测量误差≤5.0%； ※测量范围：R：0.00Ω～5.0Ω    Y：0.000mS～200.0mS； ※同相分量：X=（X×2%+Y×2%2个字）  Y=（X×2%+Y×2%5个字）             “X”、“Y”——仪器的显示值  “5个字”——仪器的量化误差； ※百分表：1级； ※测量范围：f：0.0000%～200.0%    δ：0.000'～999.9'； ※仪器消耗功率：20VA； ※仪器准确度等级：0.05级。
