扬州拓普电气科技有限公司提供的变压器绕组变形测试仪_TP_YCBXC_技术参数

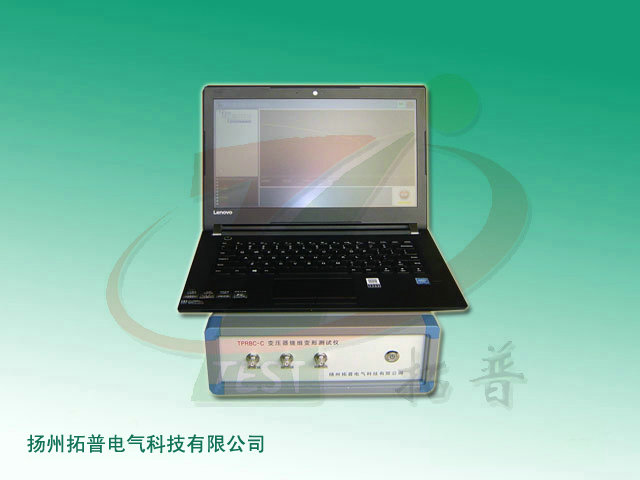

变压器绕组变形测试仪（频响法）由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过USB或网络与笔记本电脑连接。

功能特征

    1.不对变压器进行吊罩、拆装的情况下就可以进行测试。
    2.使用目前为流行的扫频法进行测量。
    3.本仪器可以对6kV以上的变压器进行测量。
    4.采用分体式结构，测试主机与主控计算机之间采用USB、有线或无线网络连接，即插即用。
    5.现场接线简单、使用方便。
    6.测量动态范围宽：－100dB～20dB。
    7.分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。
    8.采用windows平台，兼容Window 2000/Window XP/Vista/Win7。
    9.采用access数据库保存测试数据，对测试数据的管理简洁方便。
    10.可以同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
    11.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。
    12.软件人性化特点明显，测量的各种条件多为选择项，不用在现场作很多的输入，使用人员更加的方便。
    13.软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。
    14.软件界面简洁直观。

技术参数

    1.测试主机与PC接口：USB、有线网络或无线网络。

    2.信号源：仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正弦波，信号输出幅度可以软件调节，*大幅度±12V，信号输出阻抗为50Ω，输入阻抗低阻50Ω，输入阻抗高阻1MΩ可选。

    3.两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数。

    4.激励通道测量为固定量程：±12V；响应通道有多档量程，在测量过程中自动调节量程，输入信号为±25V。

    5.采集通道量化精度：12位。

    6.采集通道*大静态误差在：0.5%。

    7.每通道*大存储容量：64K样点。

    8.每通道*高采样率：20Msps。

    9.采集通道输入阻抗：1MΩ。

    10.扫频测量范围：10Hz－10MHz。

    11.扫描方式：采用线形分布或对数分布的扫频测量方式。

    12.扫描频率精度：信号源输出正弦信号的频率精度不大于0.01%。

    13.扫频测量频点：固定模式或用户自定义。
