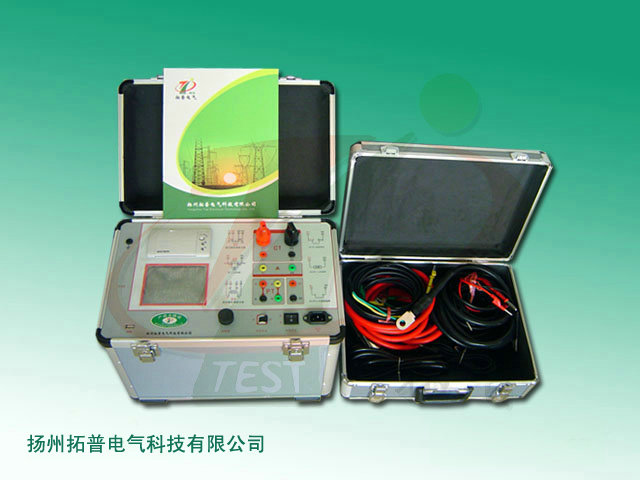

扬州拓普电气科技有限公司提供的互感器多功能测试仪_TP_DGFA-H_技术参数 互感器多功能测试仪是参考GB1207、GB1208 国标而研发生产的专门针对保护用的互感器各项功能的检测仪器，该多功能互感器测试仪是继电保护和高压绝缘专业的专门检测仪器，该互感器多功能测试仪可以完成的试验包括：CT励磁特性曲线，自动给出拐点值，自动给出5%和10%的误差曲线，变比测量， 极性判断，一次通流测试，二次负荷、交流耐压测试，铁心退磁， PT励磁特性曲线，自动给出拐点值，变比测量，极性判断，交流耐压测试，铁心退磁、二次直组。
FA-H互感器多功能测试仪采用大屏旋转鼠标快速操作、自动打印，可通过专用接口至PC端上微机操作和分析报表。 仪器别称 互感器多功能测试仪、多功能互感器测试仪、互感器特性综合测试仪、PT伏安特性综合测试仪、互感器伏安特性测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、CT、PT特性综合测试仪、互感器全自动综合测试仪、变频式互感器综合测试仪、互感器伏安特性综合测试仪 仪器功能 1、该互感器多功能测试仪支持检测CT和PT
2、满足 GB1207、GB1208等规程要求
3、无需外接其它辅助设备，单机即可完成所有检测项目
4、自带微型快速打印机、可直接现场打印测试结果
5、该互感器多功能测试仪采用智能控制器，操作简单
6、大屏幕液晶，图形化显示接口
7、按规程自动给出CT/PT（励磁）拐点值
8、该互感器多功能测试仪自动给出5%和10%误差曲线
9、互感器测试仪可保存3000组测试资料，掉电后不丢失
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告
11、该互感器多功能测试仪小巧轻便≤22Kg，非常利于现场测试 技术参数
FA-H互感器测试仪参数请以产品使用说明书或合同为准，如果您发现技术参数信息不准确，欢迎纠错 | 仪器型号 | FA-H | | 仪器名称 | 互感器多功能测试仪、PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪 | | 项目(↓) | 参数(↓) | | 工作电源 | AC220V±10% 、50Hz | | 设备输出 | 0～2500V（0-20A） | | 电流输出 | 0～600A(0-5V) | | 二次绕组电阻测量 | 范围：0.1～300Ω |
| | 精度：0.5%±1mΩ： |
| | 二次实际负荷测量 | 范围：5～300VA |
| | 精度：≤0.5% |
| | CT/PT角差测量 | 精度：±4min |
| | 分辨率：0.1min |
| | CT/PT比差测量 | 精度：≤0.05% |
| | 分辨率：0.1 |
| | CT变比测量 | 范围：5-25000A/5A(5000A/1A) |
| | 精度：≤0.5% |
| | PT变比测量 | 范围：1-10000 |
| | 精度：≤0.5% |
| | 工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
信息整理：扬州拓普电气科技有限公司
|
