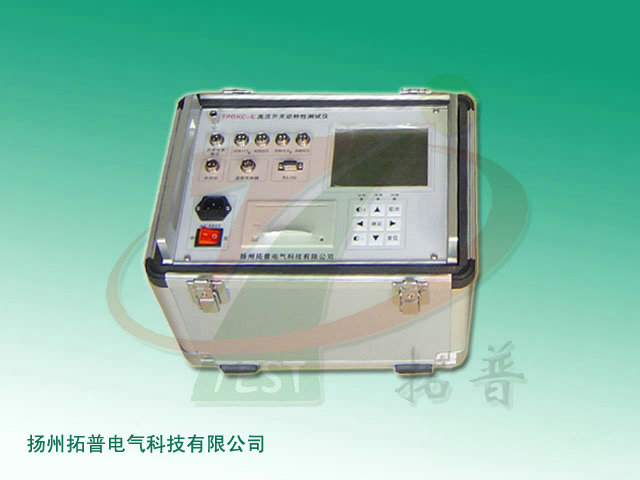

扬州拓普电气科技有限公司提供的高压开关动特性测试仪_TP_KDGK-6_技术参数

高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验方便的工具。

随着社会的发展，人们对用电的可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行。机械特性参数是判断断路器性能的重要参数之一。

产品参数：

1、时间测量：12路

            固有分闸（合闸）时��

            分闸（合闸）相内不同期

            分闸（合闸）相间不同期

            合闸（分闸）弹跳时间（弹跳次数）

            测试范围：0.1ms～999.99ms

            准确度：1%±（1%读数+2个字）

2、速度测量：刚分（刚合）速度

            指定时间段（行程段或角度段）平均速度

            测速范围：1mm传感器 0.01～25.00m/s，

            0.1mm传感器 0.001～2.50m/s

            0.5°角度传感器 1周波/ 0.5°

  3、行程测量：动触头行程（行程）

             接触行程（开距）

             过冲行程或反程（超程）

             传感器：50mm，分辨率:0.1mm

             传感器：300mm（选配），分辨率:1mm

             360线传感器：360о，分辨率:0.5о

  4、电流测量：电流为合分闸线圈的大电流值

  5、显示屏：320×240液晶屏，对比度可调

  6、数据存储：可存储50组测量数据

  7、打印机：高速热敏打印机

  8、交流电源 ：AC 220V ± 10%；50Hz ± 2%

  9、直流电源：输出电压：25～260V连续可调，输出电流：≤ 15A(短时)

  10、主机体积：380×280×140mm

  11、使用环境：  -10℃~+50℃

  12、相对湿度：≤90%
