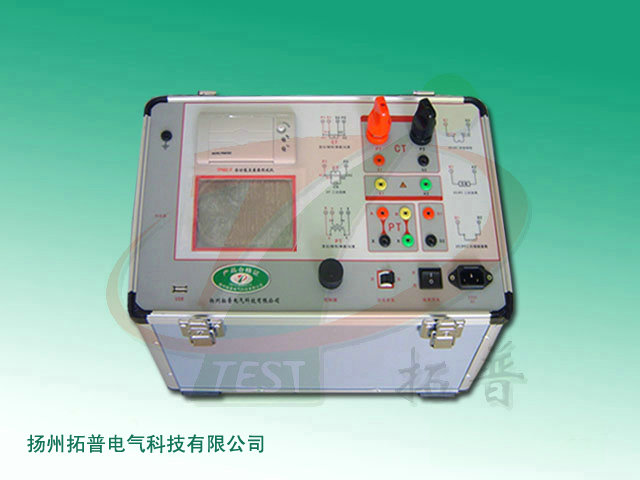

扬州拓普电气科技有限公司提供的互感器特性综合测试仪_TP_ZQFA-II_技术资料

互感器特性综合测试仪主要用于保护类、计量类CT、PT进行自动测试，既适用于实验室又适用于现场检测。该设备无需外接其它辅助设备，单机即可完成常规检测项目。按规程自动给出CT/PT（励磁）拐点值，自动给出5%和10%误差曲线。

该全功能互感器综合特性测试仪采用智能控制器，操作简单，大屏幕液晶显示，图形化显示接口。设备自带微型打印机，可直接现场打印测试结果。可保存现场测试数据，掉电后不丢失。支持U盘转存资料，可以通过标准的PC进行读取。该设备小巧轻便，便于现场试验。

主要功能
1、CT与PT伏安特性（励磁特性）曲线
2、CT与PT自动给出拐点值
3、CT自动给出5%和10%的误差曲线
4、CT与PT变比测量
5、CT与PT极性判断
6、CT与PT比差测量
7、CT与PT相位（角差）测量
8、CT一次通流测试
9、CT与PT交流耐压试验
10、CT与PT二次负荷测试
11、CT与PT二次绕组测试
12、CT与PT铁芯退磁

技术参数
1、工作电源：AC 220V±10%、50Hz
2、设备输出：0～2500Vrms、5Arms（20A峰值）  注：0～5A为真实值，大于5A～20A为计算值
3、大电流输出：0～600A
4、励磁精度：≤0.5%（0.2%*读数+0.3%*量程）
5、二次绕组电阻测量：范围：0.1～300Ω
                   精度：≤0.5%（0.2%*读数+0.3%*量程）
6、二次实际负荷测量：范围：5～1000VA
                   精度：≤0.5%（0.2%*读数+0.3%*量程）±0.1VA
7、相位测量（角差）：精度：4min
                  分辨率：0.1min
8、比差测量精度：0.05%
9、CT变比测量：范围：≤25000A/5A（5000A/1A）
             精度：≤0.5%
10、PT变比测量：范围：≤500kV
              精度：≤0.5%
11、工作环境：温度：-10℃～40℃
            湿度：≤90%
            海拔：≤1000m
